DW电涡流测功器简介：
电涡流测功机是目前国内先进的加载测功设备，主要用来测量各种动力装置的机械性能。DW系列主要由旋转部分（感应盘）、摆动部分（电枢和励磁部分）、测力部分和校正部分组成。
励磁绕组通电后，产生一个闭合磁通。当感应盘（齿状）旋转时，气隙磁密随之发生周期性变化，感应出涡流，由于“涡流”和磁场的耦合作用，在转子上产生制动力矩，而在电枢体上则产生与拖动力矩相同的转矩，并经装在电枢体上的力传感器检测出来，从而达到测试扭矩的目的。 在转速测量上，采用非接触式的磁电式转速传感器，将转速信号转换成电信号输出。

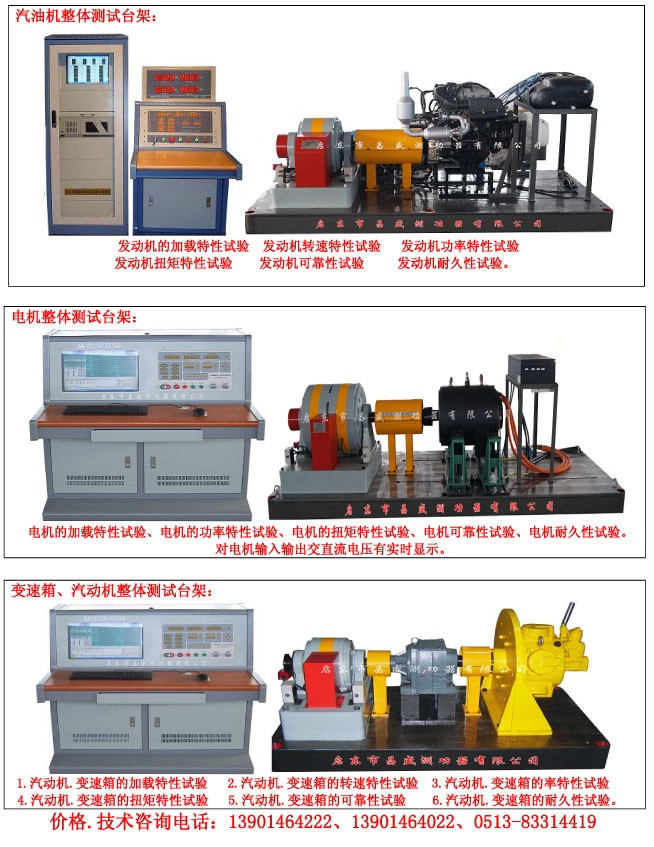

本公司电涡流测功器（机）适用于大、中、小型：电机、汽车发动机、内燃机、燃气轮机、水轮机、鱼钩机械、林业、矿山、石油钻采等机械的性能试验，也可作为其它动力设备的吸功装置。
性能特点：结构简单，操作维护方便；制动力矩大，测试精度高，工作稳定；转动惯量小，动态响应快；与测控系统配套，可实现自动化操作。性能指标，冷却水压：0.02～0.1Mpa。 测功器出水温度：小于55oC 工作方向：左旋或右旋，连续工作。 扭矩测量精度：±0.02％F.S 转速测量精度：±0.1r／min
表1 DW系列电涡流测功机主要性能
型号 | 额定吸收功率kW | 额定扭矩N.m | 最高转速r/min | 转动惯量kg.m2 | 额定扭矩转速r/min |
DW5 | 5 | 8.6 | 12000 | 0.01 | 2000～2800 |
DW15 | 15 | 26 | 11000 | 0.01 | 2000～2800 |
DW20 | 20 | 50 | 10000 | 0.01 | 2000～2800 |
DW33 | 33 | 75 | 9000 | 0.025 | 2000～2800 |
DW50 | 50 | 159 | 9000 | 0.025 | 2000～2800 |
DW63 | 63 | 250 | 9000 | 0.06 | 2000～2800 |
DW100 | 100 | 400 | 8500 | 0.14 | 2000～2800 |
DW125 | 125 | 595 | 7500 | 0.14 | 2000～2800 |
DW160 | 160 | 728 | 7500 | 0.42 | 2000～2800 |
DW250 | 250 | 1100 | 7000 | 0.88 | 2000～2800 |
DW320 | 320 | 2046 | 5000 | 1.8 | 2000～2800 |
DW400 | 400 | 2200 | 4000 | 2.6 | 2000～2800 |
DW560 | 560 | 3300 | 5000 | 3.1 | 2000～2800 |
DW630 | 630 | 4000 | 4000 | 4.2 | 2000～2800 |
DW800 | 800 | 4775 | 4000 | 4.5 | 2000～2800 |
DW1000 | 1000 | 6373 | 2800 | 4.7 | 2000～2800 |
